GXF11-DCS系列無跳線光纜交接箱
一、產品介紹

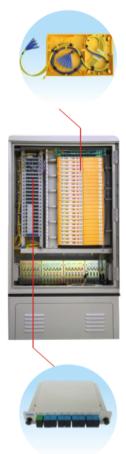

GXF11-DCS無跳接光纜交接箱是用于光分配網中分光節點的光配設備,主要用于主干光纜和配線光纜的連接。箱體結構采用無跳接模式,方
便地實現光纖的連接、分配、儲存和調度。箱體采用金屬材料或者SMC材料。
二、產品特點
1. 防潮、防水、防塵,抗腐蝕耐老化性能優越,防護等級達到IP65級。
2. 采用插卡式光分路器,利用有限光纜資源,覆蓋更多的用戶。
3. 熔接、存儲一體化模塊有效地管理尾纖存儲的問題。
4. 采用無跳接模式,減少光纖連接點,降低光路損耗,增加傳輸距離,減少通信故障點。
型號 | 外型尺寸 | 主干托盤數量 | 配纜熔接存儲托盤 | 光分槽位 | 過路直熔盤數量(選配) | 最大配線容量(芯) |
GXF11-DCS SMC箱體 | 1035×570×308 包括底座 755×570×308 不包括底座 | 1 | 12(144芯) | 12 | 6(72芯) | 144芯 |
1450×750×320 單面,包括底座 | 2 | 24(288芯) | 26 | 12(144芯) | 288芯 | |
1450×760×540 雙面,包括底座 | 4 | 48(576芯) | 52 | 24(288芯) | 576芯 | |
GXF11-DCS 金屬箱體 | 1080×589×330 包括底座 | 1 | 12(144芯) | 12 | 6(72芯) | 144芯 |
1360×800×380 包括底座 | 2 | 24(288芯) | 26 | 12(144芯) | 288芯 | |
1360×740×570 包括底座 | 4 | 48(576芯) | 52 | 24(288芯) | 576芯 |
GXF11-DCP無跳線光纜交接箱
外形尺寸 高*寬*深 | 12芯熔配一體化托盤(只) | 最大容量(芯) | 安裝孔距 | |
| 配線 | 光分/直熔/主干 | ||
1460(1110)×750×370 | 22(配線)+28(光分+直熔+主干) | 264 | 224/72/96 | 614×214(落地) |
注:1、12芯熔配一體化托盤尺寸:25×200×180(高×寬×深),顏色:冰灰; 2、12芯熔配一體化托盤可用適配器類型:FC矩形、SC、LC; 3、1110mm尺寸箱體不含底座; 4、12芯熔配一體化托盤按客戶需求配置,但三者(主干、光分、直熔)相加總數不超過28只; 5、1(2)分32分路器托盤滿配數量為7只。 |
