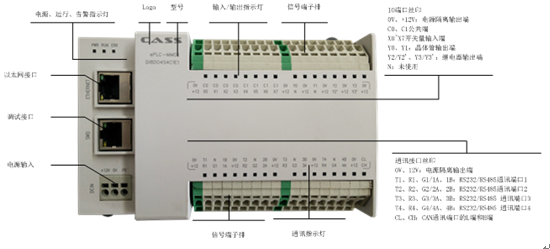

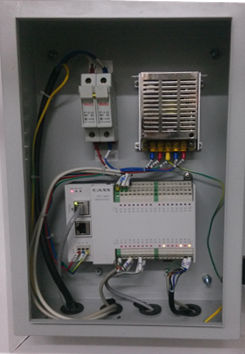

EPLC

接口

定義

功能和特點

DCIN

電源輸入口

電源線接反時不損壞設備，但不工作（電源指示燈不亮）。輸入電壓范圍：12V，

SWD

調試接口

連接器類型：RJ45，用于更新設備固件程序或是恢復設備默認網絡配置。不隔離。

ETHERNET

以太網口

接口類型：RJ45，10M/100M、half/full-duplex自適應，支持IEEE802.3協議。帶隔離。

接線端

技術指標

標識

說明

輸入端口

數字1:11-12V（信號與公共點電壓差絕對值）

數字0:0-1V（信號與公共點電壓差絕對值）

導通時工作電流：5mA@12V

響應時間：<2ms

0V、+12

外接傳感器供電，相互隔離

X0~X7

開關量輸入端

C0、C1

公共端（X0~X3的公共端共接到C0，X4~X7的公共端共接到C1）

輸出端口

晶體管輸出

輸出類型：集電極開路

驅動能力：100mA@12V

繼電器輸出：

輸出類型：常開觸點

觸點容量: 5A/30V DC，

0V、+12

電源輸出端，相互隔離

輸出端口

晶體管輸出

輸出類型：集電極開路

驅動能力：100mA@12V

繼電器輸出：

輸出類型：常開觸點

觸點容量: 5A/30V DC，

0V、+12

電源輸出端，相互隔離

Y0、Y1

晶體管輸出

Y2、Y2’

繼電器輸出

Y3、Y3’

繼電器輸出

串口1、2、3、4

RS232、RS485兩種通訊方式自適應，使用時選擇其中一種連線。

RS232通訊速率：9600~115200bps

RS485通訊速率：9600~115200bps

0V、+12

電源輸出端，獨立電源

T

RS232端口1…4發送端

R

RS232端口1…4接收端

G

RS232端口1…4地端

B

RS485端口1…4的 B端

A

RS485端口1 …4的A端

N

未使用

串行總線接口

高速現場工業總線接口，抗干擾能力強，可靠性極高，通訊速率最高支持1Mbps，組網靈活、方便。

0V、+12

電源輸出端，獨立電源

CL

CAN端口L端（H-）

CH

CAN端口H端（H+）

接線端

技術指標

用途

標識

說明

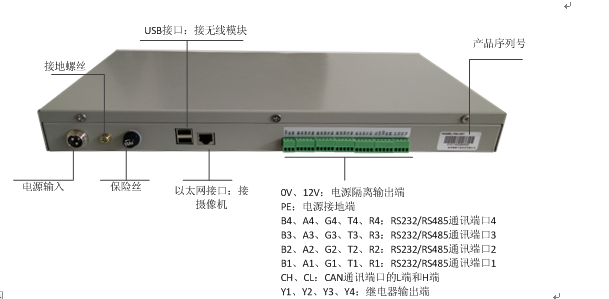

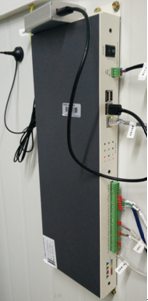

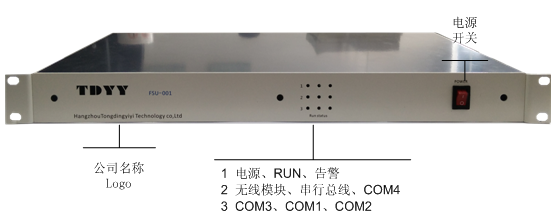

電源輸入端口（背部出線）

FSU采用48V直流供電

供電

1

接電源負極

2

接電源正極

PE

接地螺絲，接保護地

48V（前部出線）

FSU采用48V直流供電

供電

+

48v的正（接電源的紅色線）

-

48v的負（接電源的藍色線）

接地螺絲

接接地排

串口1、2、3、4

RS232、RS485復用，使用時選擇其中一種。

RS232通訊速率：9600~115200bps

RS485通訊速率：9600~115200bps

COM1：接開關電源

COM2：接電表

COM3：接空調

COM4：接門禁

T

RS232端口1…4發送端

線色：T（綠白）：

R

RS232端口1…4接收端

線色：R（棕白）

G

RS232端口1…4地端

線色：G（綠）

A

RS485端口1…4的 A端

B

RS485端口1 …4的B端

串行總線接口

高速現場工業總線接口，抗干擾能力強，可靠性極高，通訊速率最高支持1Mbps，組網靈活、方便。

接CAN總線用，主要是通過總線將溫濕度、水浸、紅外、煙感等傳感器的連接進來。

0V、+12

電源輸出端，給傳感器供電。

線色：+12（紅）、0V（灰）

CL

CAN端口L端（H-）

線色：綠

CH

CAN端口H端（H+）

線色：棕

以太網接口

RJ45接口，10M/100M，half/full-duplex自適應，支持IEEE802.3協議，帶隔離

接攝像機，默認IP地址：192.0.0.64/24

568B標準排序方式：橙白，橙，綠白，藍，藍白，綠，棕白，棕。

USB接口

USB2.0規范，傳輸速率480M/S

通過USB線，連接無線上網卡

Y1-Y2

DO干接點輸出

控制燈控

Y3-Y4

DO干接點輸出

預留

0V、+12

12V電源輸出端

給低壓LED燈（12V）供電
