一、適用范圍
1.系統
本產品主要適用于工頻交流額定電壓0.45/0.75kv及以下自動控制、監視回路及保護線路等系統。
2.場合
固定敷設在冶金、電力、建筑等行業的室內等要求阻燃的場合。
二、型號及名稱
KVV | 銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜 |
KVV22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
KVVP | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜 |
KVVP2 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜 |
KVVR | 銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜 |
KVVRP | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制軟電纜 |
KVVP2-22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜 |
KVVRP2 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制軟電纜 |
KVVR22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制軟電纜 |
KVVRP2-22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制軟電纜 |
KYJV | 銅芯交聯聚乙烯絕緣聚氯乙烯護套控制電纜 |
KYJV22 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
注:
1.阻燃型電纜型號在普通型前加“ZA(ZB、ZC)”,并注明阻燃等級;
2.耐火型電纜型號在普通型前加“N-”,并注明耐火等級;
3.低煙低鹵阻燃型電纜型號在普通型前加“DDZ”
4.無鹵低煙阻燃型電纜型號在普通型號前加“WDZ”
如:WDZ-KYY、WDZ-KYY23
三、 采用標準
GB/T 9330-2008 塑料絕緣控制電纜
GB/T 19666-2005 阻燃和耐火電線電纜通則
GB/T 18380 電纜在火焰條件下的燃燒試驗
IEC 60332 電纜或光纜在火焰條件下的燃燒試驗
GA 306 阻燃及耐火電纜塑料絕緣阻燃及耐火電纜分級和要求
四、使用特性
1.額定電壓
工頻交流額定電壓為0.45/0.75kV,使用交流系統最高電壓應不超過1.0kV。
2.工作溫度
電纜導體長期允許最高工作溫度為70℃;短路時,電纜導體的最高溫度不超過160℃,持續時間不超過5S。
3.環境溫度
最低工作環境溫度-15℃。
4.敷設溫度
電纜的敷設溫度應不低于0℃。
5.彎曲半徑
最小彎曲半徑應不小于電纜外徑的6倍。
6.敷設落差
敷設時,不受落差限制。
五、結構示意圖

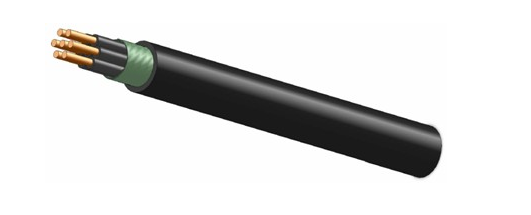

普通型

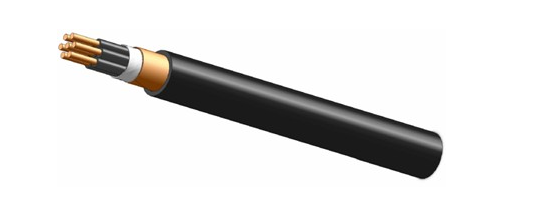

屏蔽型

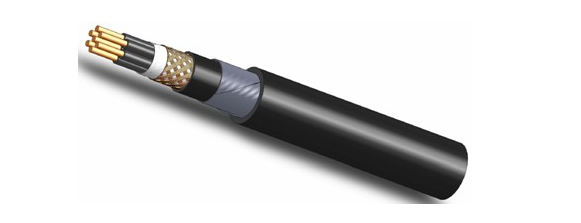

屏蔽鎧裝型
