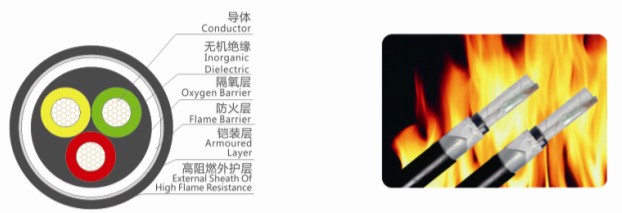

產品結構示意圖:
產品特點:
1、 柔性
由于電纜的導體采用了成熟的絞線技術,非銅管型。因此不僅重量輕,而且更具有柔軟的特性。能避免設計和安裝剛性防火礦物絕緣電纜(BTTZ)時經常遇到的接線終端問題。
2、 防火
由于電纜的組成材料均為礦物化合物,故決定了電纜本身的非燃性。產品符合BS.IEC國際標準,能在帶電的情況下承受950℃ 3小時的燃燒,并保障電路的正常運行。因此即使在短路溫度以上也可以保持不變。
3、 低煙
根據IEC1034進行煙氣發散試驗,測試透光度達到80%以上(標準為60%)。
4、無鹵
由于電纜的絕緣,是無機化合物材料,護套采用的是低煙無鹵材料,沒有通常的PVC材料。因此即使在火災條件下,也無酸性氣體發散。
5、耐溫
電纜可在150℃環境溫度下長期工作,替代耐溫150℃的低煙無鹵阻燃電纜使用。在緊急情況下也可以在1080℃以下短期工作。
6、載流量大
比照相同截面的電纜,防火電纜不僅能傳輸更高的電流而且能承受較大的過載。
7、長度可定制
由于本產品結構是非銅管的防火電纜,這就在本質上決定了其制造長度的無限性。因此工廠在制造中完全可以根據客戶設計長度要求進行供貨。
技術特性和參數:
●執行標準:Q/320584 QAK024-2013
●電纜的敷設方式有架空、管道、電纜溝、埋地等,能承受較大的機械外力。
●電纜導體的長期允許工作溫度150℃。
●火災時電纜導體允許的工作溫度為950℃。
●電纜敷設的環境溫度不低于0℃。
●最小彎曲半徑:不小于電纜外徑的20倍。
●主要技術參數
項目 | 性能指標 | |
燃燒 | BS6387:C級950℃、180min | |
噴淋 | BS6387:W級650℃先燃燒15min再燃燒和噴淋15min | |
機械撞擊 | BS6387:Z級950℃、15min/30次 | |
20℃絕緣電阻 | 35mm2及以下 | ≥150MΩ.km |
50 mm2-150mm2 | ≥120MΩ.km | |
185 mm2-630mm2 | ≥100MΩ.km | |
180℃絕緣電阻 | 35mm2及以下 | ≥0.15MΩ.km |
50 mm2-150mm2 | ≥0.12MΩ.km | |
185 mm2-630mm2 | ≥0.1MΩ.km |

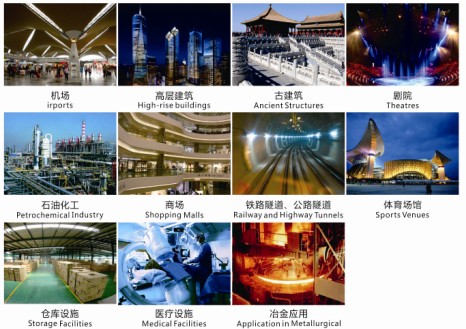

應用方案:
