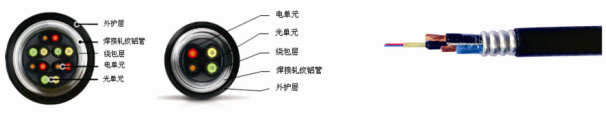

產品結構示意圖:
產品特點:
●在單個輕質軋紋鋁管里,結合了光纖和DC電力纜,使它成為世界最具有創新特色的解決方案,且降低了現場安裝成本。
●使移動運營商部署RRH建筑時能夠標準化。
●具有良好彎曲特性的鋁帶軋紋鎧裝:減少安裝時間,提供機械保護和屏蔽。
●外導體接地,不用傳統接地,減少安裝成本。
●輕量級解決方案緊湊設計,減少塔的負載。
●抗紫外聚乙烯護套:保證對纜的長期保護。
技術特性和參數:
采用B1或B1.3單模光纖,滿足YD/T2289.3-2011要求 | |||
光纖部分 | 項目 | 技術要求 | |
模場直徑(μm) | 9.3±0.6 | ||
包層直徑(μm) | 125±1 | ||
模場同心度誤差(μm) | ≤0.6 | ||
包層不圓度(%) | ≤1 | ||
截止波長(μm) | ≤1260 | ||
衰減系數(db/km) | ≤0.36(1310nm) | ||
≤0.22(1550nm) | |||
零色散波長范圍(μm) | 1300-1324 | ||
零色散斜率最大值 | ≤0.092 | ||
1288-1339色散系數最大值 | ≤3.5 | ||
1271-1360色散系數最大值 | ≤5.3 | ||
1550色散系數最大值 | ≤18 | ||
電纜部分 | 項目 | 技術要求 | |
絕緣平均厚度 | PVC | ≥0.8 | |
XLPE、PE | ≥0.7 | ||
絕緣最薄點厚度 | PVC | ≥0.62 | |
XLPE、PE | ≥0.53 | ||
導體最高工作溫度 | 70℃,90℃ | ||
20℃時導體電阻(Ω/km) | 單根硬導體 | ≥7.41 | |
多根軟結構導體 | ≥7.98 | ||
耐電壓試驗(2000V/5min) | 不擊穿 | ||
光纜部分 | 項目 | 技術要求 | |
允許拉伸力(N) | 短期 | 400N≤1.0*G≤3000N | |
長期 | 200N≤0.5*G≤1500N | ||
允許壓扁力(N/100mm) | 短期 | 2200 | |
長期 | 1100 | ||
最小彎曲半徑(D:光纜外徑mm) | 靜態 | 非鎧裝 | |
鎧裝 | |||
動態 | 非鎧裝 | ||
鎧裝 |

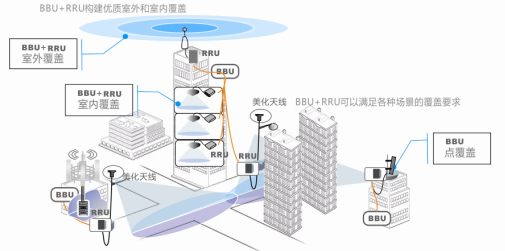

應用方案:
手機站
